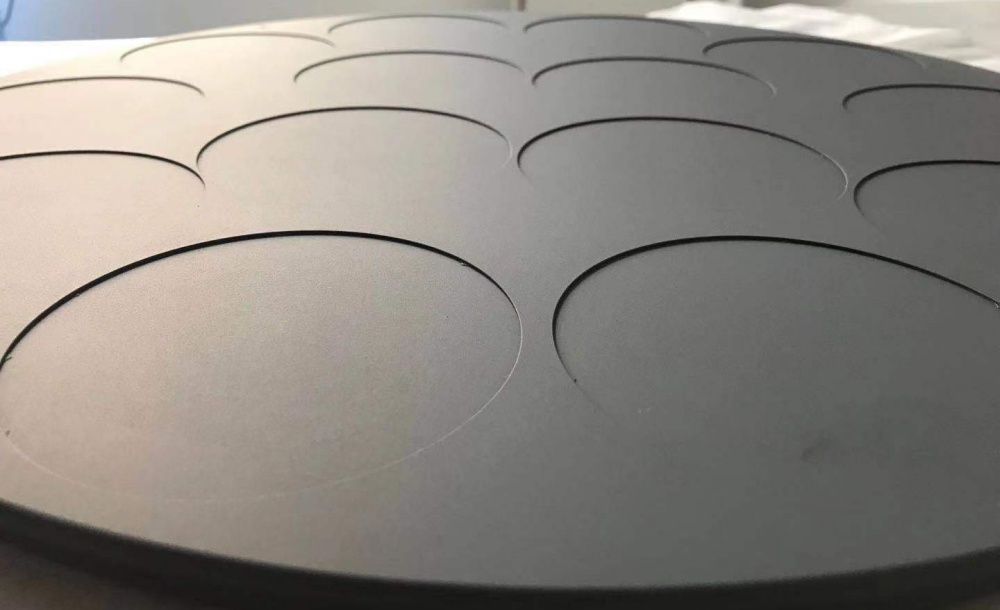

Ⅰ. ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್ ಎಂದರೇನು?

ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್ ಎನ್ನುವುದು ಹೆಚ್ಚಿನ-ತಾಪಮಾನದ ಕೈಗಾರಿಕಾ ಪ್ರಕ್ರಿಯೆಗಳಲ್ಲಿ ಬಳಸಲಾಗುವ ಪ್ರಮುಖ ಅಂಶವಾಗಿದೆ, ಇದು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಶಕ್ತಿಯನ್ನು (ಉದಾ, ರೇಡಿಯೋ ಆವರ್ತನ ಅಥವಾ ಮೈಕ್ರೋವೇವ್ ವಿಕಿರಣ) ಹೀರಿಕೊಳ್ಳಲು ಮತ್ತು ಅದನ್ನು ಶಾಖವಾಗಿ ಪರಿವರ್ತಿಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ಇದು ತಾಪನ ಅಂಶ ಅಥವಾ ಶಾಖ ವಾಹಕವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ, ಸಂಸ್ಕರಿಸಿದ ವಸ್ತುವಿಗೆ ನಿಯಂತ್ರಿತ, ಏಕರೂಪದ ತಾಪಮಾನದ ವಾತಾವರಣವನ್ನು ಸೃಷ್ಟಿಸುತ್ತದೆ.

ಪ್ರಮುಖ ಲಕ್ಷಣಗಳು:

ವಸ್ತು: ಹೆಚ್ಚಿನ ಶುದ್ಧತೆಯ ಗ್ರ್ಯಾಫೈಟ್ ಅಥವಾ ವಕ್ರೀಕಾರಕ ವಸ್ತುಗಳಿಂದ ಲೇಪಿತವಾದ ಗ್ರ್ಯಾಫೈಟ್‌ನಿಂದ ಮಾಡಲ್ಪಟ್ಟಿದೆ (ಉದಾ, SiC, TaC).

ಕಾರ್ಯ: ಉಷ್ಣ ಆಘಾತ ಮತ್ತು ರಾಸಾಯನಿಕ ಸವೆತವನ್ನು ಪ್ರತಿರೋಧಿಸುತ್ತಾ ಶಕ್ತಿಯನ್ನು ಶಾಖವಾಗಿ ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಪರಿವರ್ತಿಸುತ್ತದೆ.

ವಿನ್ಯಾಸ: ನಿರ್ದಿಷ್ಟ ಸಲಕರಣೆಗಳ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸಲು ಸಾಮಾನ್ಯವಾಗಿ ಪ್ಲೇಟ್‌ಗಳು, ಡಿಸ್ಕ್‌ಗಳು ಅಥವಾ ಕಸ್ಟಮ್ ಜ್ಯಾಮಿತಿಗಳಾಗಿ ಆಕಾರ ನೀಡಲಾಗುತ್ತದೆ.

Ⅱ. ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್‌ಗಳನ್ನು ಯಾವುದಕ್ಕಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ?

ಸೆಮಿಕ್ಸ್‌ಲ್ಯಾಬ್ ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್‌ಗಳು ಮುಂದುವರಿದ ಅರೆವಾಹಕ ಮತ್ತು ವಸ್ತು ತಯಾರಿಕೆಯಲ್ಲಿ ಅನಿವಾರ್ಯವಾಗಿವೆ. ಅವುಗಳ ಮುಖ್ಯ ಅನ್ವಯಿಕೆಗಳು ಇಲ್ಲಿವೆ:

1. ಎಪಿಟಾಕ್ಸಿಯಲ್ ಬೆಳವಣಿಗೆ (EPI)

ಸಿಲಿಕಾನ್ ಎಪಿಟಾಕ್ಸಿ:

ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್‌ಗಳನ್ನು ಪ್ರಾಥಮಿಕವಾಗಿ ರಾಸಾಯನಿಕ ಆವಿ ಶೇಖರಣೆ (CVD) ರಿಯಾಕ್ಟರ್‌ಗಳಲ್ಲಿ ಸಿಲಿಕಾನ್ ವೇಫರ್‌ಗಳ ಮೇಲೆ ಏಕ-ಸ್ಫಟಿಕದ ಸಿಲಿಕಾನ್ ಪದರಗಳನ್ನು ಬೆಳೆಯಲು ಬಳಸಲಾಗುತ್ತದೆ. ಸಸೆಪ್ಟರ್ ಏಕರೂಪದ ತಾಪನವನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ, ಪದರದ ದಪ್ಪ ಮತ್ತು ಡೋಪಿಂಗ್‌ನ ನಿಖರವಾದ ನಿಯಂತ್ರಣವನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ.

ಗ್ಯಾಲಿಯಮ್ ನೈಟ್ರೈಡ್ (GaN) ಎಪಿಟಾಕ್ಸಿ:

GaN-ಆಧಾರಿತ ಸಾಧನಗಳ (ಉದಾ. LED ಗಳು, ಪವರ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್) ಉತ್ಪಾದನೆಗೆ ನಿರ್ಣಾಯಕ. MOCVD (ಲೋಹದ ಸಾವಯವ ರಾಸಾಯನಿಕ ಆವಿ ಶೇಖರಣೆ) ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ GaN ಬೆಳವಣಿಗೆಗೆ ಅಗತ್ಯವಿರುವ ಹೆಚ್ಚಿನ ತಾಪಮಾನವನ್ನು (> 1,000°C) ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್‌ಗಳು ತಡೆದುಕೊಳ್ಳುತ್ತವೆ.

2. MOCVD (ಲೋಹ ಸಾವಯವ CVD)

GaN, GaAs, ಅಥವಾ InP ಸಾಧನ ತಯಾರಿಕೆಯಲ್ಲಿ, ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್‌ಗಳು ಲೋಹದ ಸಾವಯವ ಪೂರ್ವಗಾಮಿಗಳನ್ನು ಕೊಳೆಯಲು ಮತ್ತು ತಲಾಧಾರಗಳ ಮೇಲೆ ತೆಳುವಾದ ಪದರಗಳನ್ನು ಠೇವಣಿ ಮಾಡಲು ಸ್ಥಿರವಾದ ತಾಪನವನ್ನು ಒದಗಿಸುತ್ತವೆ.

3. ತ್ವರಿತ ಉಷ್ಣ ಸಂಸ್ಕರಣೆ (RTP)

ಅನೀಲಿಂಗ್, ಆಕ್ಸಿಡೀಕರಣ ಅಥವಾ ಡೋಪಂಟ್ ಸಕ್ರಿಯಗೊಳಿಸುವ ಹಂತಗಳಿಗೆ ಬಳಸಲಾಗುತ್ತದೆ. ಸಸೆಪ್ಟರ್‌ನ ತ್ವರಿತ ತಾಪನ/ತಂಪಾಗಿಸುವ ಸಾಮರ್ಥ್ಯಗಳು ಉಷ್ಣ ಬಜೆಟ್ ಅನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಇದು ಮುಂದುವರಿದ CMOS ಮತ್ತು ಮೆಮೊರಿ ಸಾಧನ ತಯಾರಿಕೆಗೆ ನಿರ್ಣಾಯಕವಾಗಿದೆ.

4. ಇತರ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

SiC ಸ್ಫಟಿಕ ಬೆಳವಣಿಗೆ: ಹೆಚ್ಚಿನ ಶುದ್ಧತೆಯ ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್‌ಗಳನ್ನು SiC ಇಂಗೋಟ್ ಬೆಳವಣಿಗೆಗೆ ಉತ್ಪತನ ಕುಲುಮೆಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ.

ವಜ್ರ ಸಂಶ್ಲೇಷಣೆ: CVD ವಜ್ರ ಉತ್ಪಾದನೆಗೆ ಅಗತ್ಯವಾದ ಹೆಚ್ಚಿನ ತಾಪಮಾನದ ವಾತಾವರಣವನ್ನು ಒದಗಿಸುತ್ತದೆ.

III. ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್ ಪ್ರಕಾರಗಳ ನಡುವಿನ ಕಾರ್ಯಕ್ಷಮತೆಯ ವ್ಯತ್ಯಾಸಗಳು

ಗ್ರ್ಯಾಫೈಟ್ ಸಸೆಪ್ಟರ್‌ಗಳನ್ನು ನಿರ್ದಿಷ್ಟ ಪರಿಸರದಲ್ಲಿ ಅವುಗಳ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಸುಧಾರಿಸುವ ಲೇಪನಗಳೊಂದಿಗೆ ಮಾರ್ಪಡಿಸಲಾಗುತ್ತದೆ. ಹೋಲಿಕೆ ಇಲ್ಲಿದೆ:

ಅಪ್ಲಿಕೇಶನ್ ಸನ್ನಿವೇಶಗಳು

ಹೆಚ್ಚಿನ ಶುದ್ಧತೆಯ ಗ್ರ್ಯಾಫೈಟ್:

ಜಡ ಅನಿಲಗಳಲ್ಲಿ ಬಳಸಲು (ಉದಾ. Si ಎಪಿಟಾಕ್ಸಿ, ವಜ್ರ ಸಂಶ್ಲೇಷಣೆ).

ನಾಶಕಾರಿ ಅನಿಲಗಳಿಲ್ಲದ ಪ್ರಕ್ರಿಯೆಗಳಿಗೆ ಕಡಿಮೆ-ವೆಚ್ಚದ ಆಯ್ಕೆ.

SiC-ಲೇಪಿತ ಗ್ರ್ಯಾಫೈಟ್:

GaAs ಅಥವಾ LED ಉತ್ಪಾದನೆಗಾಗಿ MOCVD ಗಾಗಿ (ಪ್ಲಾಸ್ಮಾ ಎಚ್ಚಿಂಗ್ ಮತ್ತು HCl ಉಪಉತ್ಪನ್ನಗಳಿಗೆ ನಿರೋಧಕ).

ಆಮ್ಲಜನಕ-ಒಳಗೊಂಡಿರುವ ಪರಿಸರದಲ್ಲಿ RTP.

TaC-ಲೇಪಿತ ಗ್ರ್ಯಾಫೈಟ್:

GaN MOCVD: Cl₂-ಆಧಾರಿತ ಪೂರ್ವಗಾಮಿಗಳು ಮತ್ತು ಹೆಚ್ಚಿನ ತಾಪಮಾನಗಳಿಗೆ ನಿರೋಧಕ.

SiC ಎಪಿಟಾಕ್ಸಿ: ಉತ್ಪತನ ಬೆಳವಣಿಗೆಯ ಸಮಯದಲ್ಲಿ Si ಆವಿ ಸವೆತಕ್ಕೆ ನಿರೋಧಕ.

Ⅳ. ಮೇಲ್ಮೈ ಲೇಪನ ಏಕೆ ಮುಖ್ಯ?

SiC ಲೇಪನ: ಆಕ್ಸಿಡೀಕರಣ ಮತ್ತು ರಾಸಾಯನಿಕ ದಾಳಿಯ ವಿರುದ್ಧ ರಕ್ಷಣಾತ್ಮಕ ತಡೆಗೋಡೆಯನ್ನು ಸೇರಿಸುತ್ತದೆ, ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಅನಿಲ ಪರಿಸರದಲ್ಲಿ ಸಸೆಪ್ಟರ್ ಜೀವಿತಾವಧಿಯನ್ನು ವಿಸ್ತರಿಸುತ್ತದೆ.

TaC ಲೇಪನ: ಹ್ಯಾಲೊಜೆನ್-ಭರಿತ ಪರಿಸರದಲ್ಲಿ (GaN ಮತ್ತು SiC ಪ್ರಕ್ರಿಯೆಗಳಿಗೆ ಸಾಮಾನ್ಯ) ಅತ್ಯುತ್ತಮ ಸ್ಥಿರತೆಯನ್ನು ಒದಗಿಸುತ್ತದೆ, ಗ್ರ್ಯಾಫೈಟ್ ಸವೆತ ಮತ್ತು ಮಾಲಿನ್ಯವನ್ನು ತಡೆಯುತ್ತದೆ.
